Bimetalový pásek

14. 8. 2012, 12:26

22. 12. 2012, 9:00

František Látal

Úvod

Z praxe známe mnoho případů teplotní roztažnosti pevných těles. V průběhu roku se mění délka drátů elektrického vedení, ocelové konstrukce se zahříváním roztahují, délková měřidla udávají správnou hodnotu délky jen při teplotě, pro kterou byla kalibrována, písty automobilových motorů mají za studena menší průměr, do kovových potrubí, kterými prochází horká pára, se vkládají pružná kolena, kytara se při přenosu z tepla do chladna rozladí apod.

Pomůcky

Bimetalový pásek, stativ s držákem, kahan, vertikální měřítko.

Postup

• Bimetalový pásek na jednom konci k držáku stojanu tak, aby byl pásek ve vodorovné poloze. Na druhý konec pásku umístíme vertikální měřítko a zapíšeme si, v jaké výšce je tento konec pásku.
• Pásek zahříváme kahanem a pozorujeme jeho deformaci a změnu pozice volného konce pásku vzhledem k vertikálnímu měřidlu.

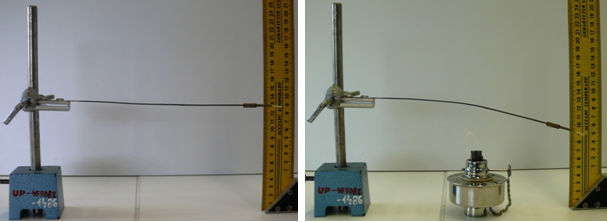

Obr. 1 Bimetalový pásek

Závěr

Z experimentu vyplývá, že různé kovy mají různý teplotní součinitel délkové roztažnosti.

Poznámky

• Bimetalový proužek je tvořen proužkem mosazi a oceli, svařenými k sobě. Mnoho termostatů pracuje na tomto principu tak, že bimetal sepne, resp. rozepne elektrický kontakt (pece, žehličky), když teplota klesne, resp. vzroste.
