Stirlingův motor

23. 12. 2012, 12:03

23. 12. 2012, 12:03

František Látal

Úvod

Tepelné motory jsou stroje, které přeměňují část vnitřní energie paliva uvolněné hořením na energii mechanickou. Dělí se na parní motory – pracovní látkou je vodní pára, která se získává v parním kotli mimo vlastní motor a spalovací motory – pracovní látkou je plyn, vznikající hořením paliva uvnitř motoru.

Stirlingův motor vynalezl v roce 1816 skotský pastor Robert Stirling. Motor má dva pracovní prostory, mezi nimiž může volně proudit plyn. Dříve se používal vzduch. Dnes se kvůli vyšší tepelné vodivosti a menším ztrátám používá helium či vodík. Jeden z prostorů je studený, druhý horký. Toho je docíleno buď přímým ohříváním a chlazením komor nebo vnějším ohřívačem a chladičem. Mezi ohřívačem a chladičem je obvykle zařazen ještě regenerátor, akumulující teplo plynu procházejícího z ohřívače do chladiče nebo naopak. Účinnost Stirlingova motoru pohybuje v rozmezí 25 až 33%.

Pomůcky

Model Stirlingova motoru, líh, zápalky.

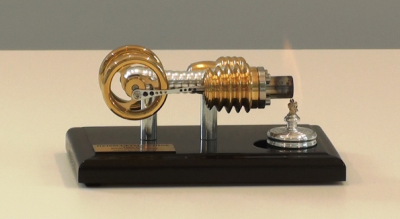

Obr. 1 Školní model Stirlingova motoru

Postup

• K demonstraci potřebujeme model Stirlingova motoru, viz obr. 1, který postavíme na vodorovnou nehořlavou podložku.
• Do nádobky, kterou umístíme pod část motoru, nalijeme líh a zapálíme knot.
• Cca 2-3 minuty počkáme (než se dostatečně zahřeje plyn v jednom z pracovních prostorů) a poté několikrát otočíme setrvačníkem libovolným směrem, čímž uvedeme motor do chodu.

Video

Závěr

Experiment demonstruje činnost Stirlingova motoru.
