Bourdonova trubice

14. 8. 2012, 12:17

21. 12. 2012, 14:24

František Látal

Úvod

Vývěva slouží k odčerpávání vzduchu z uzavřeného prostoru. Nejčastěji je ve školních fyzikálních kabinetech k dispozici rotační olejová vývěva. Prostor, z něhož je vyčerpáván vzduch, je vymezen tzv. recipientem. Jde o speciální zvonovitou skleněnou nádobu, která se postaví na stojan s talířem, který je hadicí připojen k vývěvě. S využitím školní vývěvy lze snížit tlak až o  $10^{5} {\rm Pa}.$

Bourdonova trubice je dodnes používané zařízení pro měření tlaku, které v roce 1849 sestrojil francouzský fyzik a hodinář Eugene Bourdon. Bourdonova trubice je součástí deformačních tlakoměrů, jejichž princip je založen na pružné deformaci, a tím i na změně geometrického tvaru vhodného tlakoměrného prvku vlivem působení měřeného tlaku.

Bourdonova trubice je nejčastěji trubice oválného nebo eliptického průřezu stočená do kruhového oblouku ve tvaru písmene C. Trubice je jedním koncem pevně spojena s tělesem opatřeným závitem pro připojení přívodu tlaku (viz obr. 1). Volný konec trubice je uzavřen a spojen přes převodové ústrojí s ukazovatelem na stupnici. Při působení tlaku se snaží eliptický průřez změnit v kruhový a zakřivení oblouku, do kterého je trubice stočena, se přitom mění.

Pomůcky

Vývěva, Bourdonova trubice.

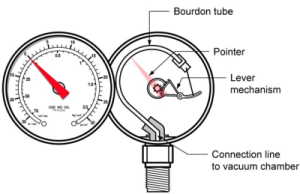

Obr. 1 Deformační tlakoměr s Bourdonovou trubicí. Vysvětlivky: Bourdon tube – Bourdonova trubice, Pointer – ukazatel, Lever mechanism – pákový mechanismus, Connection line to vacuum chamber – přípojka k vývěvě (převzato z http://matec.org/ps/library3/secure/modules/101/LA3/M101LA3.html)

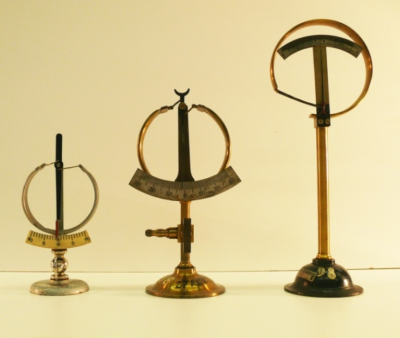

Obr. 2 Demonstrační Bourdonovy trubice

Postup

• Bourdonovu trubici (viz obr. 2) umístíme doprostřed talíře vývěvy a zapneme vývěvu.
• Působení tlaku se snaží eliptický průřez Bourdonovy trubice změnit v kruhový a pozorujeme, že zakřivení oblouku, do kterého je trubice stočena, se mění.

Závěr

Experiment demonstruje základní princip deformačních tlakoměrů.

Poznámky

• Na analogickém principu jako Bourdonova trubice funguje např. narozeninová foukačka, která je na začátku stočená a při fouknutí dovnitř se roztáhne.
