Pitotova trubice

14. 1. 2013, 0:00

František Látal

Úvod

Pitotova trubice je měřicí zařízení, kterým se měří rychlost proudění kapalin (nebo plynů) na principu statického a dynamického tlaku měřené kapaliny (nebo plynu). Trubice byla vynalezena francouzským inženýrem H. Pitotem na začátku 18. stolení. V současné době se toto zařízení prakticky využívá hlavně při měření rychlosti letadel a při měření rychlosti proudění vody v trubicích.

Pomůcky

Pitotova trubice, vzduchové dmychadlo, měřič tlaku, stojan.

Postup

• Pitotovu trubici nasadíme na konec vzduchového dmychadla, které postavíme na demonstrační stůl (viz obr. 1).
• Obě trubice (ve vodorovném i svislém směru) připojíme pomocí hadiček ke spojce ve tvaru písmene Y. Tuto spojku připojíme pomocí jedné trubice k měřiči tlaku.
• Zapneme vzduchové dmychadlo a na displeji měřiče vidíme hodnotu celkového tlaku.
• Jednu ze dvou hadiček, které vedou z dmychadla, odpojíme a na displeji odečteme hodnotu statického nebo dynamického tlaku. Tyto tři hodnoty tlaku si zapíšeme.
• Nyní můžeme měnit proud vzduchu a měření analogicky opakovat.

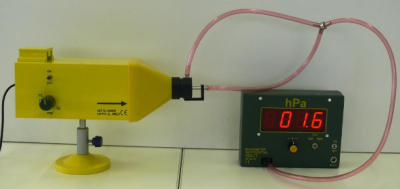

Obr. 1 Pitotova trubice

Závěr

Experiment demonstruje princip Pitotovy trubice, který vychází z Bernoulliho rovnice. Pro statický, dynamický a celkový tlak změřený pomocí Pitotovy trubice platí vztah: \begin{equation} p=p_{stat.}+p_{dyn.}, {\rm resp.,}\label{eq:rce1} \end{equation} \begin{equation} p=p_{stat.}+\frac{1}{2}\rho v^{2}.\label{eq:rce2} \end{equation}
