Peltierův článek

14. 8. 2012, 12:28

22. 12. 2012, 16:00

František Látal

Úvod

Peltierův článek funguje na základě Peltierova jevu, který objevil v roce 1834 francouzský fyzik Jean Peltier. Tento jev popisuje situaci, kdy proud prochází obvodem s dvěma rozdílnými vodiči zapojenými v sérii (většinou se jedná o tellur a bismut). Jedna ze styčných ploch článku se ochlazuje a druhá se ohřívá. Takto pracují některé bateriové chladničky nebo aktivní chlazení polovodičových prvků. Jestliže naopak budeme jednu stranu ohřívat a druhou ochlazovat, stane se článek zdrojem napětí. K němu připojený spotřebič bude konat práci. Vhodný spotřebič je např. malý motorek.

Peltierův článek se vyrábí v mnoha variantách. Vhodný se dá koupit jako elektronická součástka za cenu od cca 200 Kč. V reálném provedení jde o baterii 72 článků spojených v sérii. Jsou propojeny měděnými můstky a sevřeny mezi dvě keramické destičky tvořící povrch.

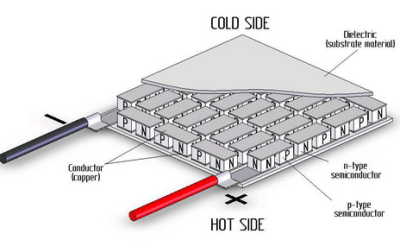

Obr. 1 Peltierův článek (převzato z http://www.mathf.comlu.com/?page=pr_peltier&lang=en)

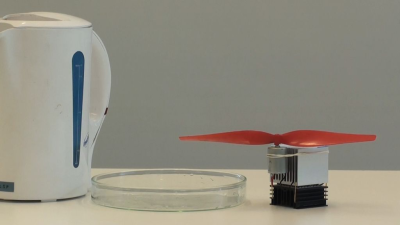

Obr. 2 Sestavený experiment s využitím Peltierova článku

Pomůcky

Peltierův článek, chladiče z PC, motorek, vrtulka, skleněná miska, rychlovarná konvice, voda.

Postup

• Pokud nemáme experiment složen, je třeba před demonstrací věnovat několik minut jeho sestavení. Peltierův článek vložíme mezi dva chladiče (např. ze starého PC), vodiče vedoucí z článku připevníme (případně připájíme) k vhodnému motorku, na jehož osu upevníme vrtulku z malého letadélka (viz obr. 2).
• Sestavený Peltierův článek položíme do skleněné misky, do které nalijeme vroucí vodu. Pozorujeme, že vrtulka na motorku se začne otáčet.

Video

Závěr

Experimentem vyrábíme elektřinu s využitím Peltierova článku, jedna strana článku se zahřívá, druhá má pokojovou teplotu.

Poznámky

• Peltierův článek lze koupit v mnoha internetových obchodech s elektronickými součástkami.
• Při průchodu proudu i při zahřívání nesmíme překročit hodnoty dané výrobcem. Jde o polovodičovou součástku.
